LSC APSX 12x 16A PDU Rackmount 2x Socapex

APSX 12 x 16A PDU Rackmount från LSC Control Systems är en avancerad strömfördelare med Ethernet-anslutning, konstruerad för att säkert driva krävande utrustning som LED-skärmar, ljudförstärkare och rörligt ljus.



För att förhindra att överordnade säkringar löser ut aktiveras varje kanal sekventiellt med en kort fördröjning. Vid användning av flera APS-enheter kan uppstarten kaskadkopplas, varvid nästa enhet väntar med sin sekvens tills den föregående är klar. Systemet utnyttjar nollgenomgångsstyrning där reläet slås till när nätspänningen passerar sinusvågens nollpunkt. Detta ger en pseudo-mjukstart som motverkar de problem med utlösta säkringar som ofta orsakas av höga startströmmar (inrush currents) och jordläckage.



Enheten startar automatiskt när en DMX-signal detekteras, oberoende av signalens nivå. När DMX-signalen försvinner stängs strömmen av efter en programmerbar tidsfördröjning, vilket underlättar hanteringen och säkerställer att ansluten utrustning inte lämnas påslagen. Utöver DMX512-A kan APSX fjärrstyras via RDM och GPI (potentialfri slutning). Ethernet-gränssnittet via Ethercon RJ45 ger nätverksstöd för protokoll som sACN (E1-31), Art-Net, ArtRDM och OSC. En 3.2" LCD-färgpekskärm på frontpanelen möjliggör konfiguration i stand-alone-läge samt direkt övervakning av spänning och ström över alla tre faser. Systemet kan även fjärrövervakas och konfigureras via RDM-protokollet eller LSC:s mjukvara HOUSTON X.



Säkerheten hanteras av 12 x 16A RCBO-brytare med 30mA utlösningsström per kanal. Ett programmerbart skydd för över- och underspänning per fas ser till att lasterna skyddas mot nätvariationer. Funktionen PDNP (Proactive Dropped Neutral Protection) kontrollerar ingångsspänning och nolla innan utgångarna aktiveras, vilket skyddar utrustningen mot skador till följd av kabelbrott eller felkoppling. Driftsspänningen är nominellt 100-240V (3-fas stjärna, 50-60Hz) med en typisk arbetsvidd på 90-260V, och enheten kan även drivas på 1-fas (max 63A).

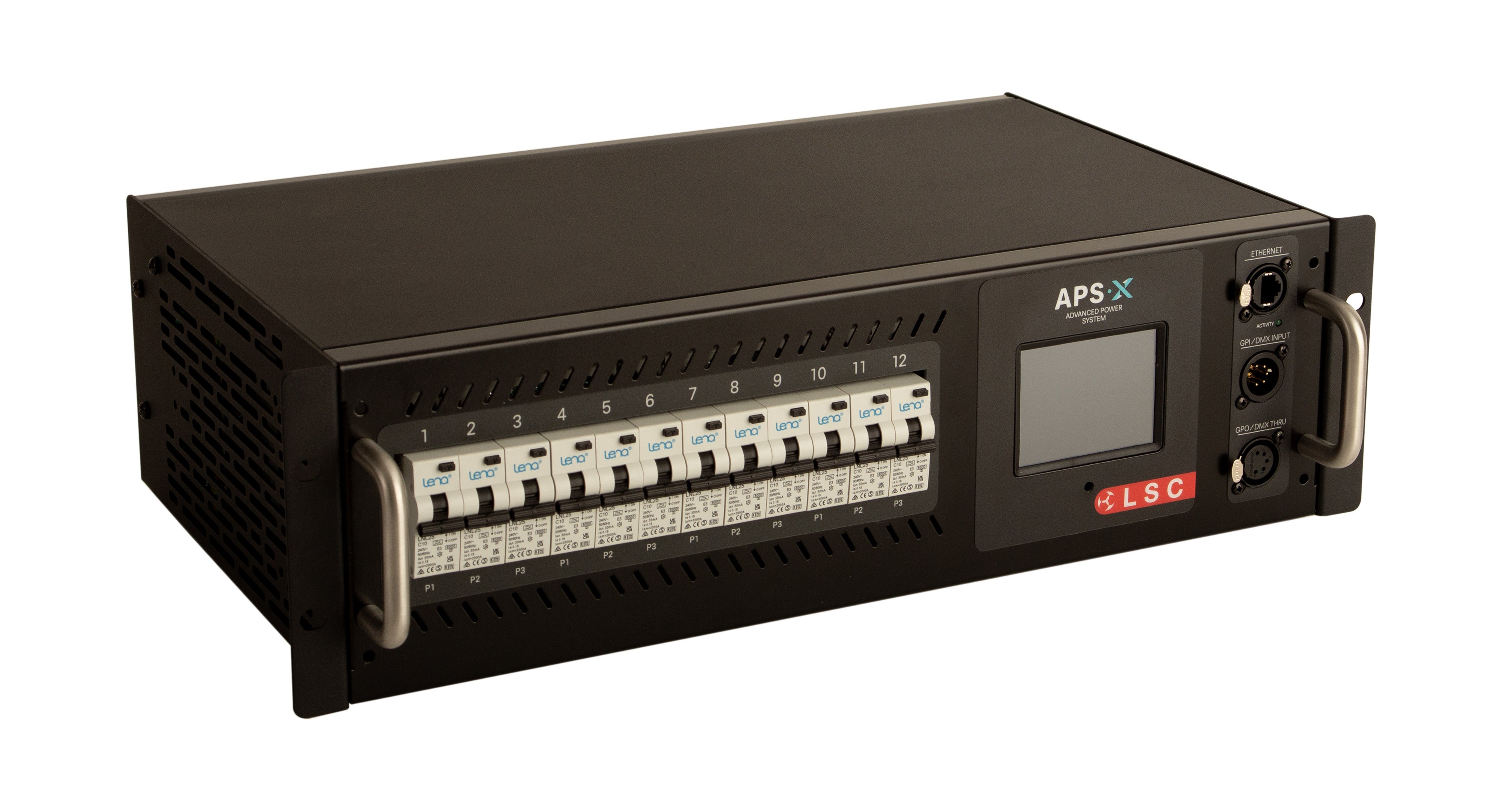

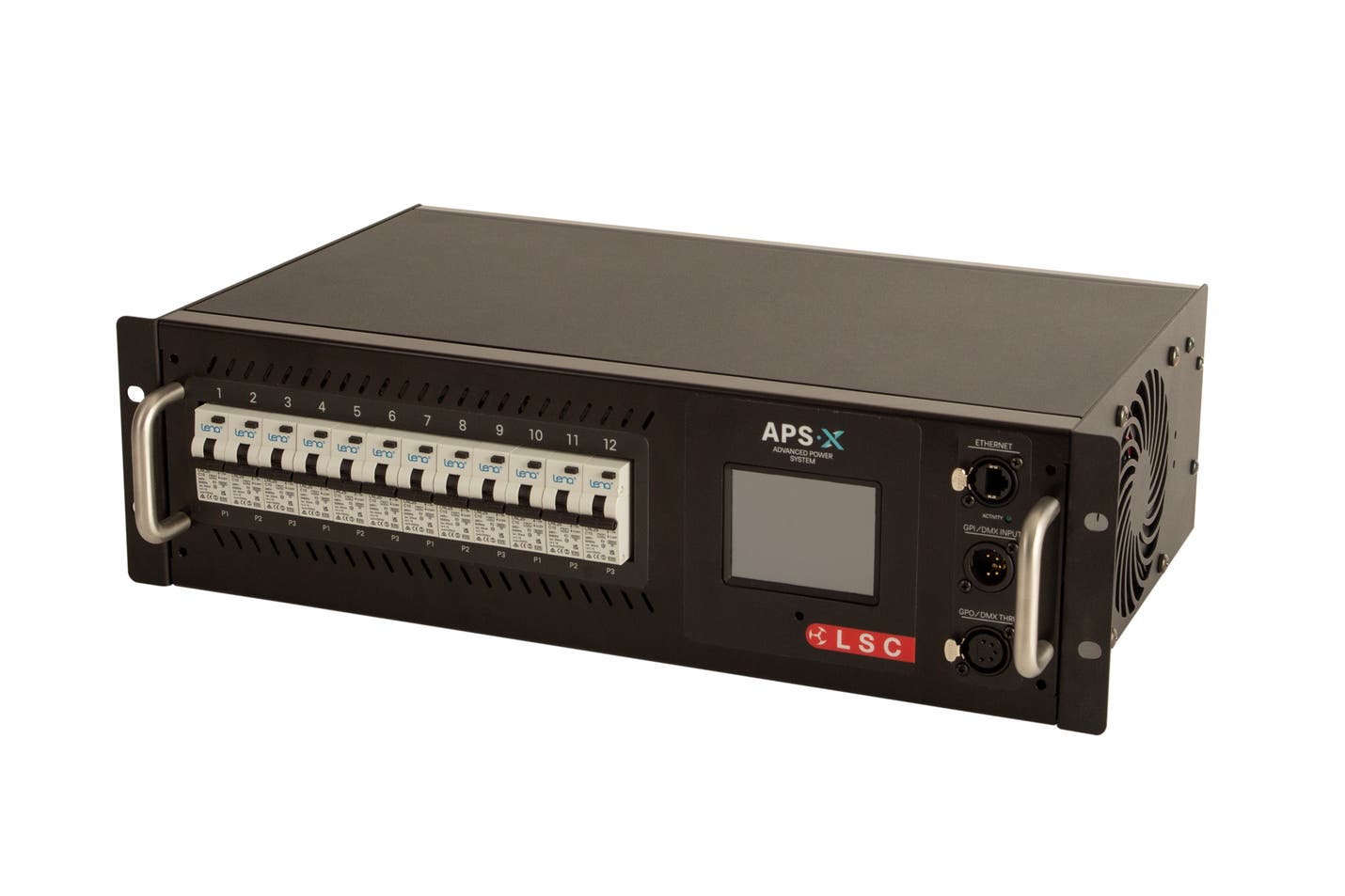

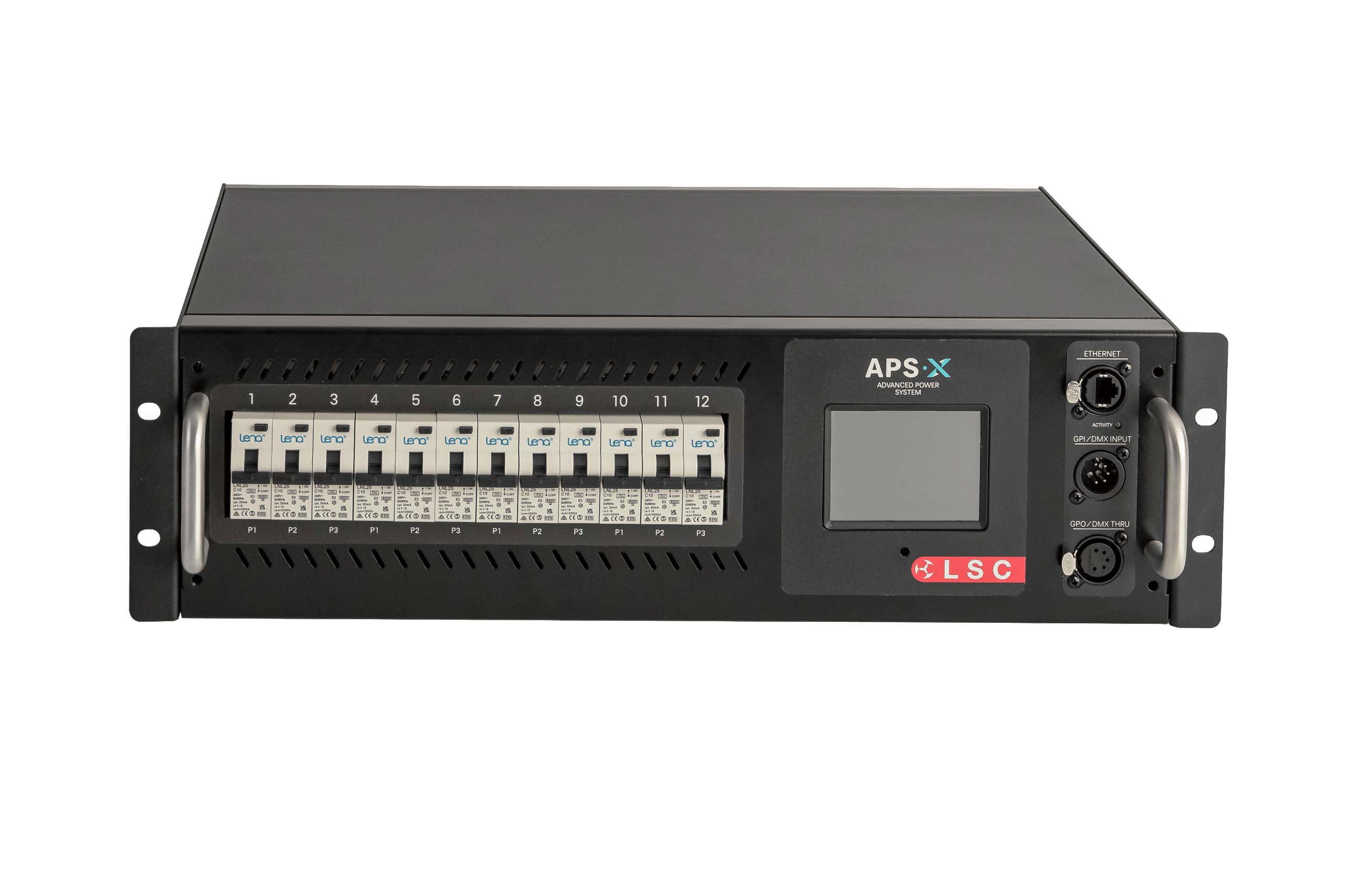

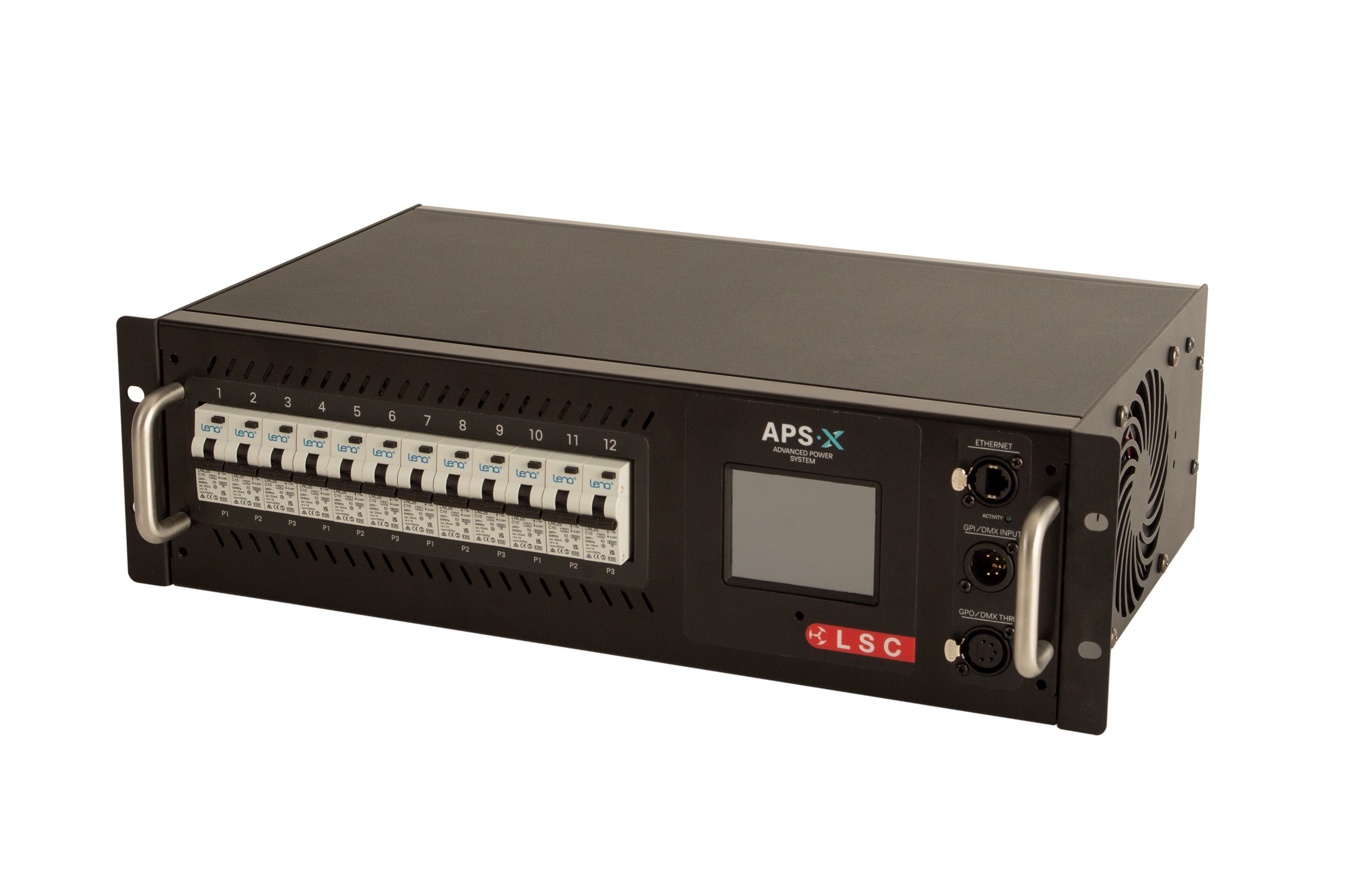

Chassit är byggt helt i metall och är utformat för 19"-rackmontering vid portabelt bruk, men kan även väggmonteras för permanenta installationer. Frontpanelen rymmer pekskärm, 5-poliga XLR-anslutningar för DMX och GPI samt enhetens RCBO-brytare. Utgångskontakter och den 1.2 m långa H07-anslutningskabeln (5-ledare x 10 mm) är placerade på baksidan.



• 12 x 16A kanaler med individuella RCBO-brytare (30mA).

• Nätverksanslutning (Ethercon RJ45) för sACN, Art-Net, ArtRDM och OSC.

• Sekventiell och kaskadkopplad uppstart med nollgenomgångsstyrning.

• Automatisk strömaktivering via DMX-detektering samt programmerbar avstängningsfördröjning.

• Styrning via DMX512, RDM och GPI.

• Omfattande nätverksskydd inklusive PDNP (Proactive Dropped Neutral Protection) och ställbart överspänningsskydd.

• 3.2" LCD-färgpekskärm för lokal inställning och övervakning av spänning och ström.

• Fjärrövervakning via RDM eller mjukvaran LSC HOUSTON X.

• Dimensioner: 483 x 300 x 132 mm.

• Vikt: 11 kg.
