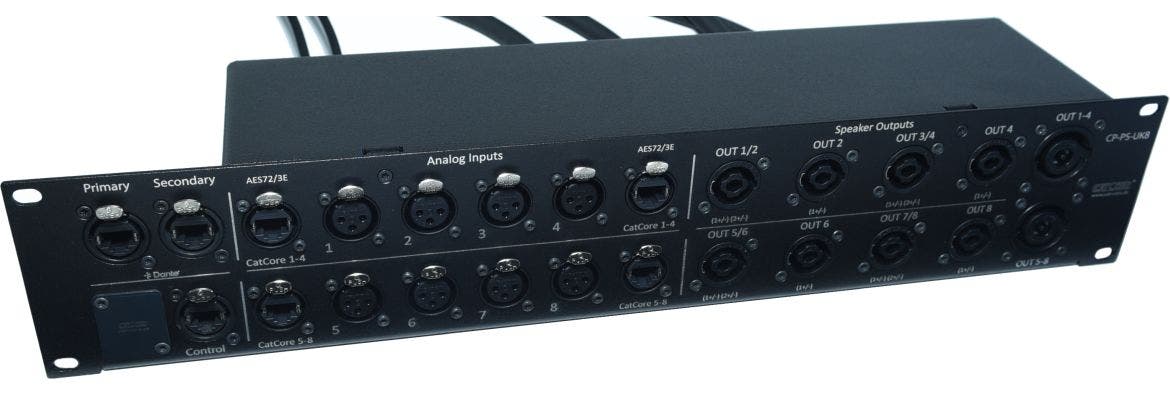

CatCore Connectorpanel Powersoft Unica 8T
CatCore Connectorpanel Powersoft Unica 8T är en skräddarsydd och systemspecifik rackpanel utvecklad för fyrkanalsförstärkare i Powersoft Unica M- och T-serien, och är särskilt kompatibel med T-versionen modell 10K8. Panelen möjliggör en direkt anpassning från Phoenix/Euroblock till Speakon- och XLR-anslutningar. Kabelanslutningarna till förstärkaren levereras plug and play-färdiga med förmonterade Phoenix/Euroblock-kontakter för en snabb och effektiv installation.
Panelen tillåter att analoga signaler matas in eller länkas vidare till andra enheter via CatCore. För distribution till högtalare är enheten utrustad med 4- och 8-poliga Speakon-kontakter, vilket stöder kabeldragning för både bi-amp och flerkanalskoppling. På Unica T-serien ansluter CatCore-portarna (AES72/3E) de isolerade jordarna för de analoga ingångarna i grupper om fyra. Vid användning av standardmodulerna för analoga Euroblock-ingångar blockeras enhetens GPIO-portar delvis. Om GPIO-portarna behöver förbli tillgängliga krävs en alternativ anslutningslösning.
Rackpanelen är utrustad med ett stort antal in- och utgångar för en komplett systemintegration. På ingångssidan finns 8 x analoga ingångar via XLR som är parallellkopplade med CatCore, samt ytterligare 2 x analoga ingångar och 2 x analoga utgångar via CatCore (AES72/3E). Utgångarna för högtalare utgörs av 8 x Speakon NL4-utgångar för single- eller bi-amp-konfigurationer, samt 2 x Speakon NL8-utgångar för flerkanalslösningar. Nätverks- och styranslutningar hanteras av 3 x Ethercon/RJ45 thru (två för Dante och en för Control). Panelen är även försedd med 1 x blindpanel i D-serie.
-
Systemspecifik rackpanel för Powersoft Unica-T 10K8
-
Direktöverföring från Phoenix/Euroblock till Speakon och XLR
-
Förmonterade plug and play-kablage till förstärkaren
-
Stöd för bi-amp och flerkanalskoppling
-
Inbyggda portar för nätverk, Dante och styrsignaler
