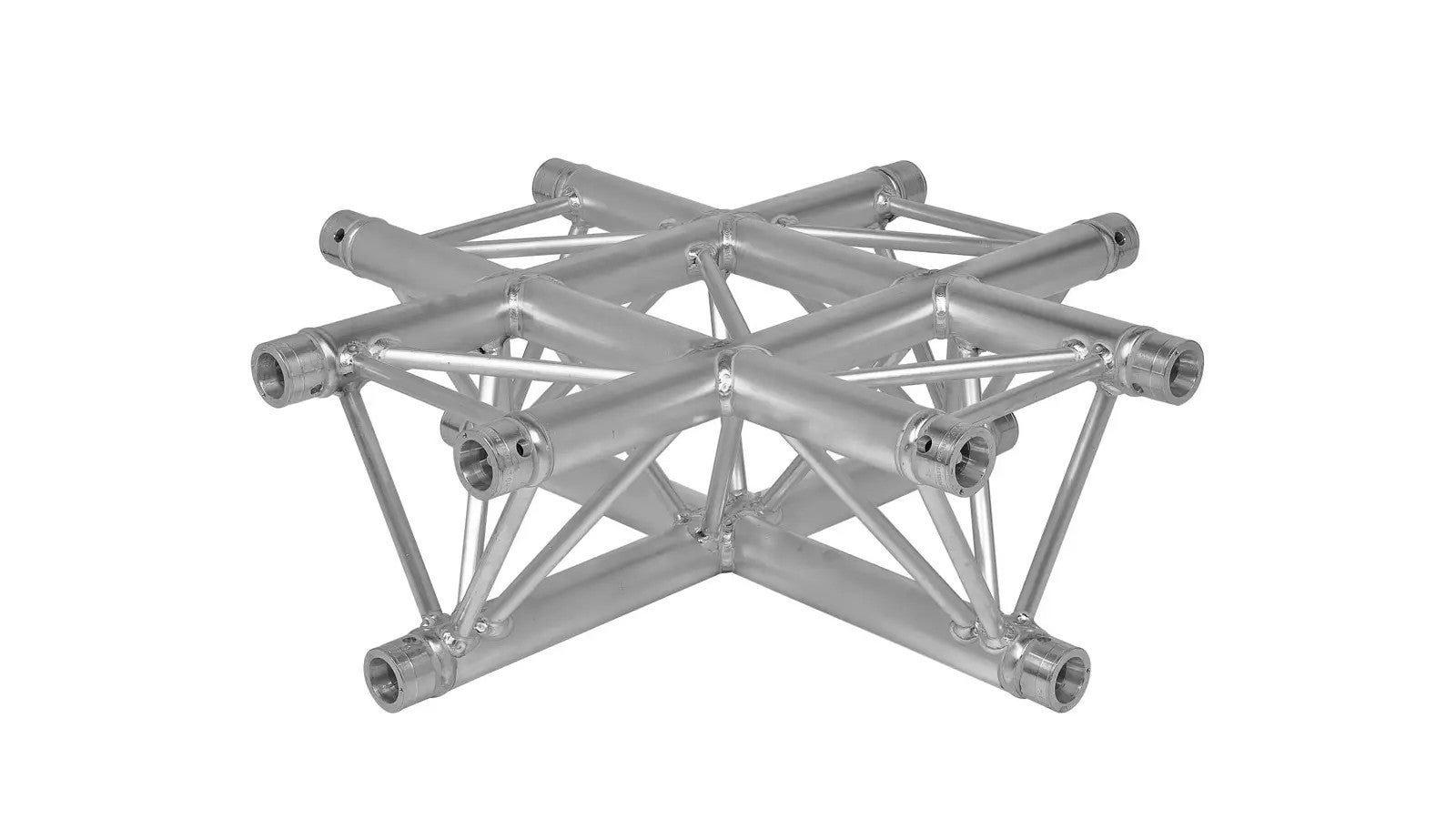

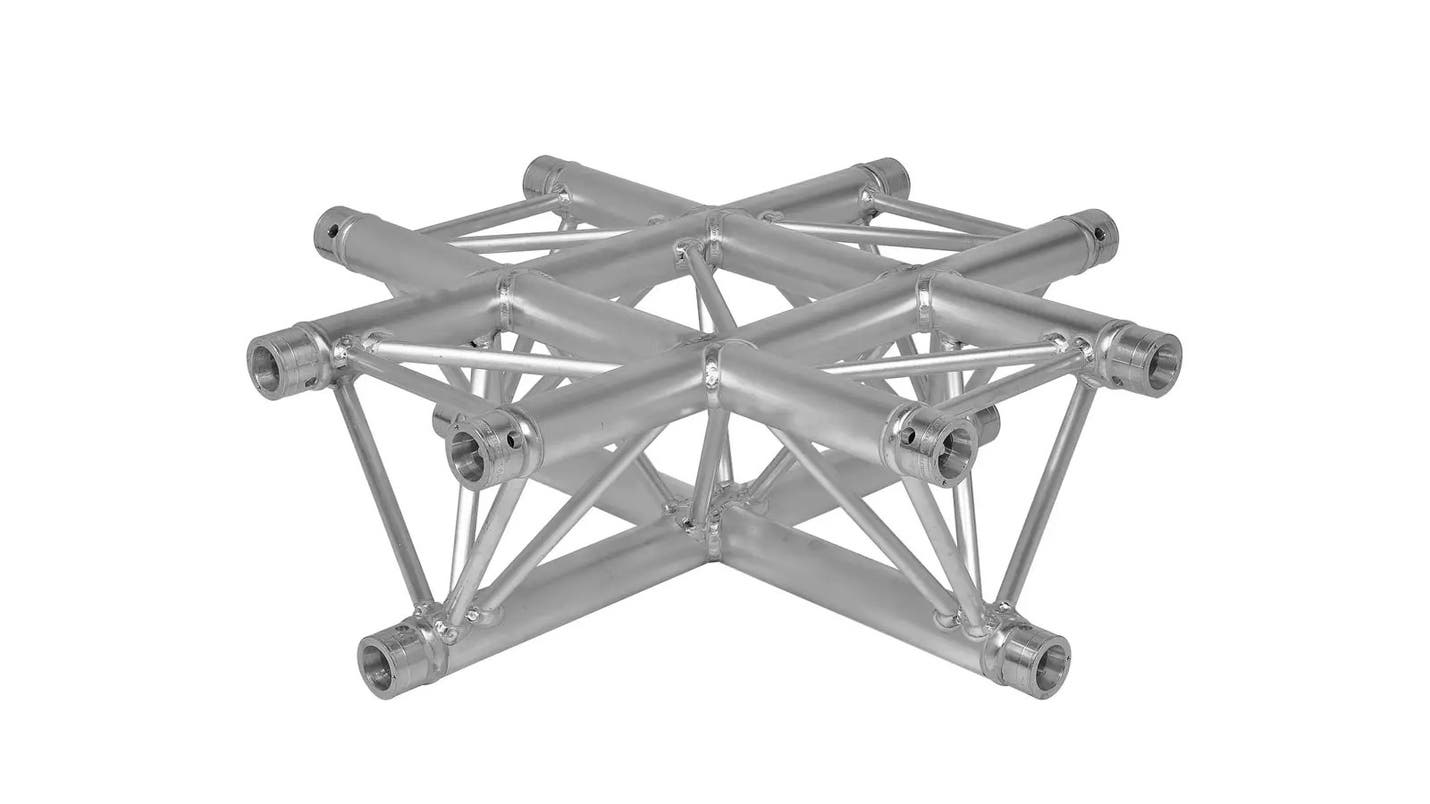

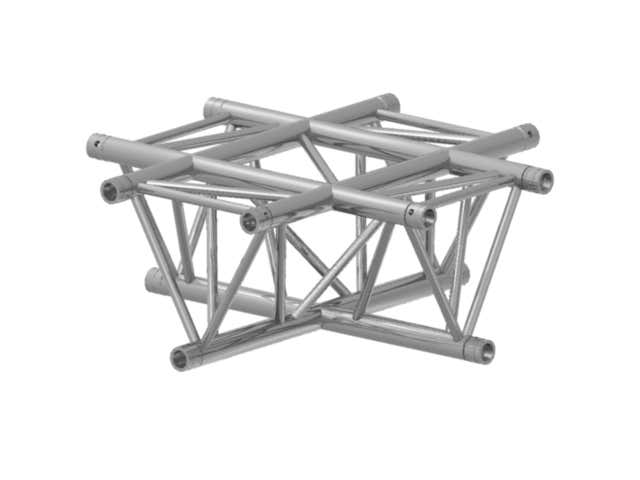

Prolyte 3-kant X30D 4-Way Cross

3-kant tross X30D 4-Way Cross från Prolyte är en fyrvägs hörnmodul, även kallad kryss, konstruerad för att binda samman fyra sektioner av den triangulära X30D-trossen i ett plan. Denna komponent möjliggör skapandet av korsande trosslinjer, vilket är avgörande vid konstruktion av större rutnät (grids) för belysning eller komplexa takstrukturer i mässmontrar och scener.

Modulen tillhör X30-serien och delar dess karakteristiska balans mellan låg vikt och strukturell integritet. Konstruktionen bygger på huvudrör med dimensionen 51 x 2 mm och diagonalstag på 16 x 2 mm. Den reducerade godstjockleken på 2 mm ger modulen en egenvikt på endast 6,7 kg, vilket underlättar installation av större riggar där manuell hantering är nödvändig.

Vid användning av kryssmoduler för triangulär tross är orienteringen av "spetsen" (det tredje huvudröret) kritisk. För att ett kryss ska fungera i en rigg måste orienteringen (t.ex. Apex Up eller Apex Down) stämma överens med alla fyra anslutande trossar. En inkorrekt matchning omöjliggör montering utan specialadaptrar. Sammanfogningen sker via CCS6-systemet, vars koniska kopplingar garanterar ett helt stumt förband som effektivt överför krafter genom korsningen utan glapp.

• Serie: X30D (Triangulär)

• Typ: 4-vägs hörn (Kryss/Cross)

• Huvudrör: 51 x 2 mm

• Diagonalstag: 16 x 2 mm

• Vikt: 6.7 kg

• Kopplingstyp: CCS6

• Användningsområde: Rutnät och korsande trosslinjer
