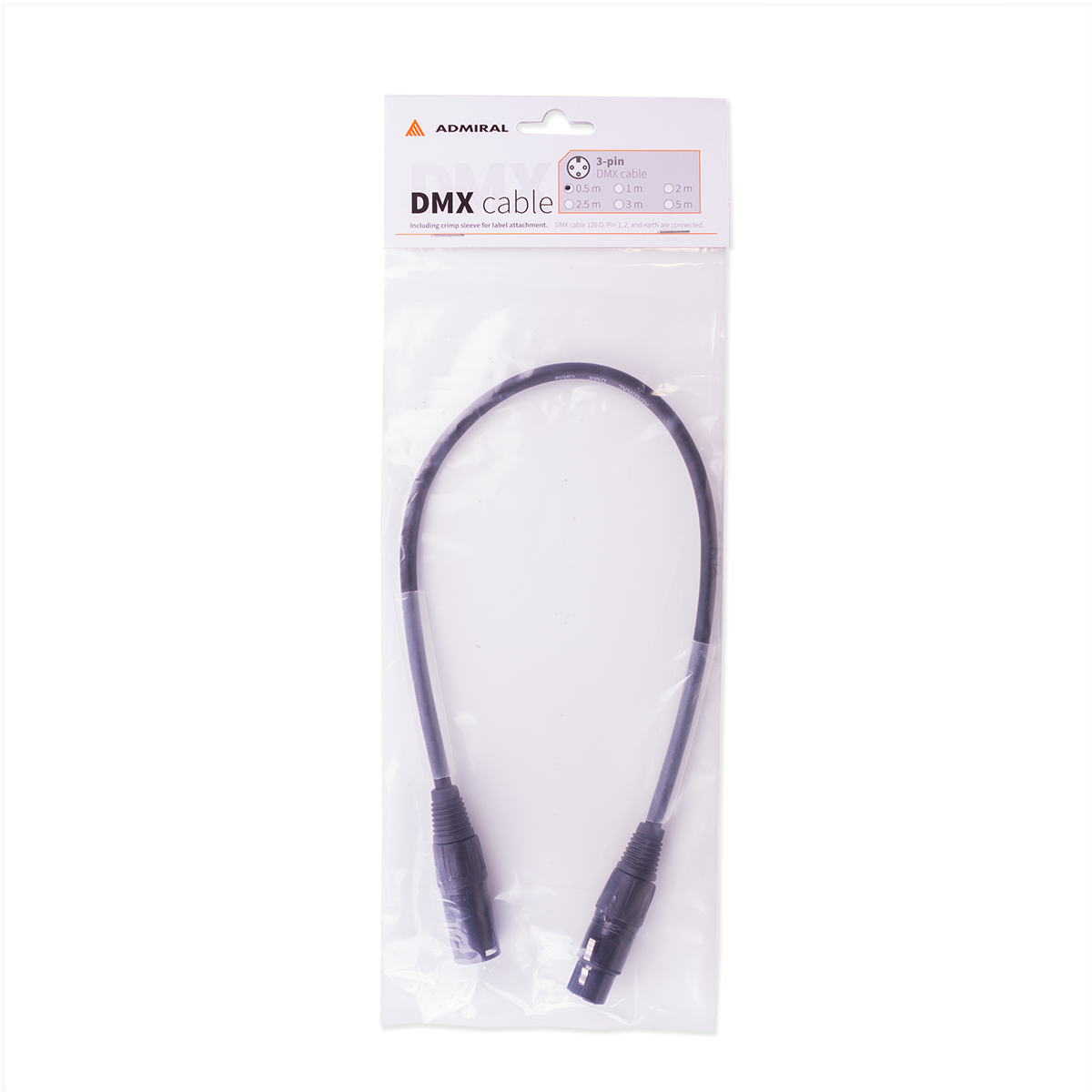

DMX-kabel Admiral, 3-pol 0,5 m
DMX-kabel Admiral, 3-pol 0,5 m från Admiral Staging är ett färdigkontakterat gränssnittskablage avsett för kortdistanskopplingar i professionella ljussystem. Med en längd på endast 50 cm klassificeras denna kabel som en patchkabel eller jumper, vilket gör den optimal för sammankoppling av utrustning i rackskåp eller för vidarekoppling (daisy-chaining) mellan armaturer som är monterade tätt intill varandra på en tross eller ett golvstativ.

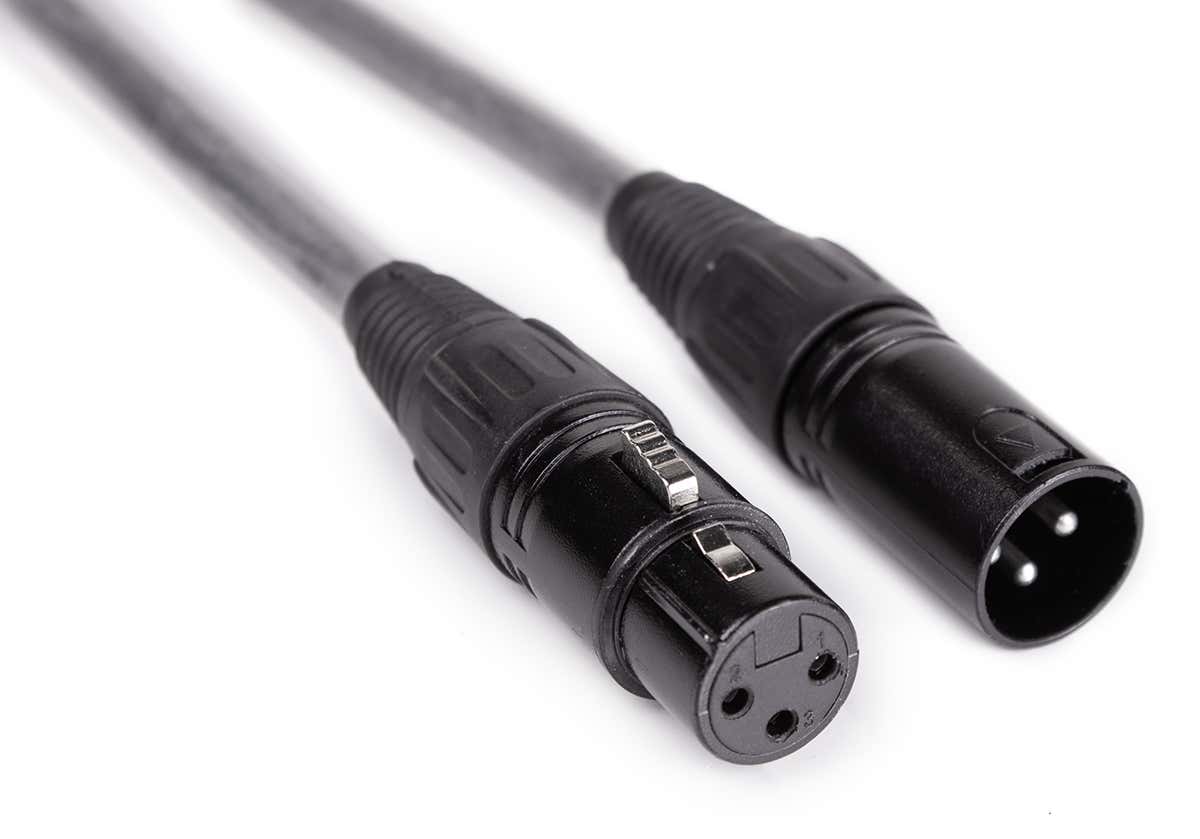

Kabeln är utrustad med 3-poliga XLR-kontakter, en konfiguration som är mycket vanlig på semi-professionell utrustning, LED-kannor och effektljus, trots att den ursprungliga USITT DMX512-standarden specificerade 5-poliga don. Det är kritiskt att notera att denna kabel, till skillnad från vanlig balanserad mikrofonkabel, är konstruerad med en karakteristisk impedans på 110 Ohm. Detta säkerställer att den digitala dataströmmen överförs utan de reflektioner och timingfel som annars kan uppstå vid impedansmissmatchning, vilket garanterar en stabil signal även i komplexa nätverk.

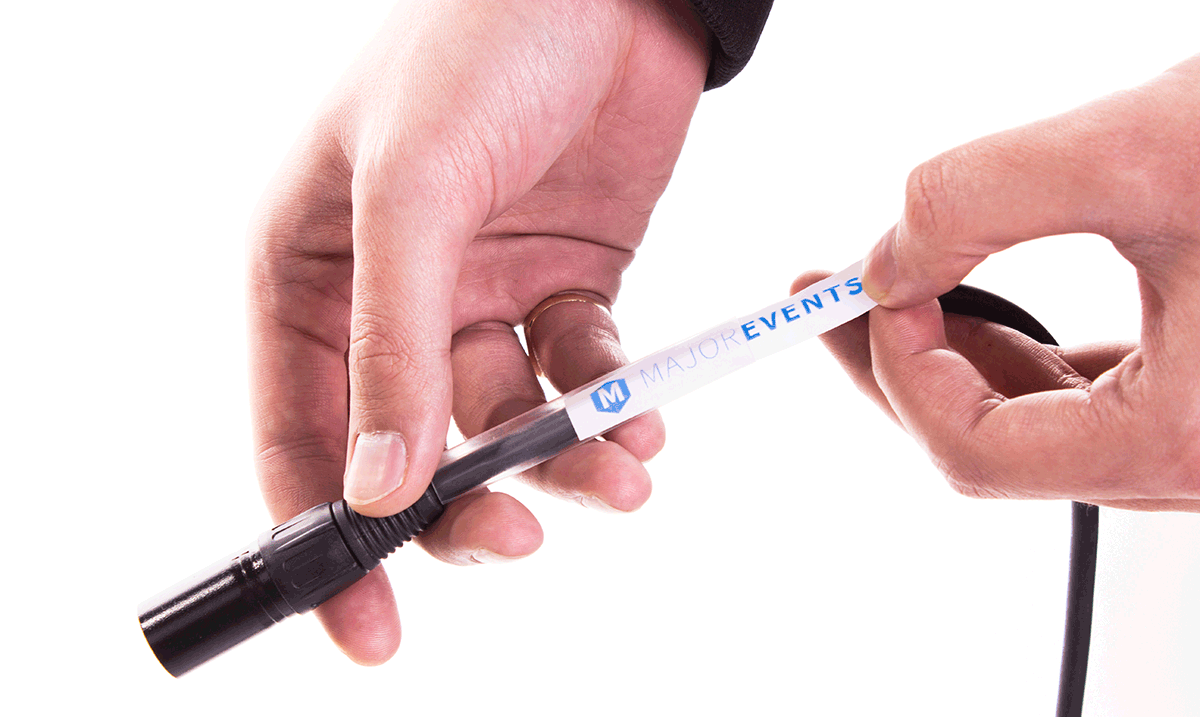

En utmärkande egenskap hos Admirals kablage är den föremonterade, transparenta krympslangen. Denna detalj möjliggör enkel och skyddad applicering av inventarieetiketter, logotyper eller färgkoder innan krympning, vilket underlättar kabelhantering och identifiering för uthyrningsfirmor och arenor.
-
Typ: DMX-patchkabel
-
Längd: 0.5 meter
-
Impedans: 110 Ohm (Digital signalstandard)
-
Kontaktdon: 3-polig XLR (Hane till Hona)
-
Signalstift: Pin 1 (Jord), Pin 2 (Data -), Pin 3 (Data +)
-
Extra funktion: Transparent krympslang för märkning
-
Användningsområde: Rackpatchning, länkning av närliggande armaturer
